Comment installer un traceur GPS WireTrack ?

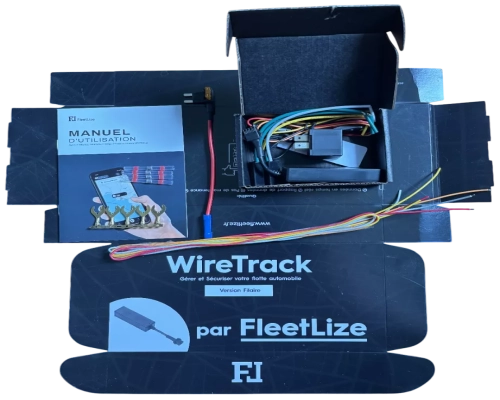

2.1 Composants fournis avec le traceur GPS

Vérifier que vous avez bien tous les composants ci-dessous ils seront essentiel pour l'installation de la balise GPS :

• Traceur GPS WireTrack
• Relais coupe-circuit
• Cordon d'alimentation (Fils Rouge, Noir, Orange, Jaune)
• x1 Porte fusible avec fusible intégré
• 4m d'extension de câbles avec les couleurs suivantes (Jaune, Rouge, Orange, Blanc)
• x4 Connecteur de câble thermique étanche
• x5 Connecteur type Y
• Une carte SIM 4G (Intégré à l'intérieur du traceur)
• Adhésif double-face
• Une notice d'installation du traceur gps

2.2 Carte SIM du traceur GPS

La carte SIM est fournie est intégrée au traceur GPS elle dispose des dernières normes 4G car les réseaux 2G seront fermés en 2025.

Vous n'avez en aucun cas besoin de toucher ou de configurer la carte SIM elle est déjà liée est configurer pour le traceur GPS.

Elle couvre plus de 150+ pays dans le monde, vous pouvez découvrir tous les pays couverts.

A noter que le traceur GPS WireTrack supporte la 3G ainsi que la 4G, mais ne tentez pas de mettre une autre carte SIM que celle fournie ou la balise gps ne marche pas.

3.1 Emplacements recommandés

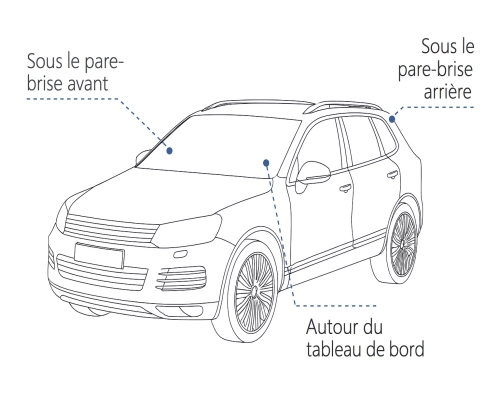

Le meilleur emplacement pour le traceur GPS sur sa voiture reste un endroit dégagé avec peu d'obstruction comme derrière le tableau de bord, dans la boîte à gants, dans un vide-poches latéral, dans un compartiment de portière ou un logement de haut-parleur ou alors à l'arrière du véhicule dans la malle.

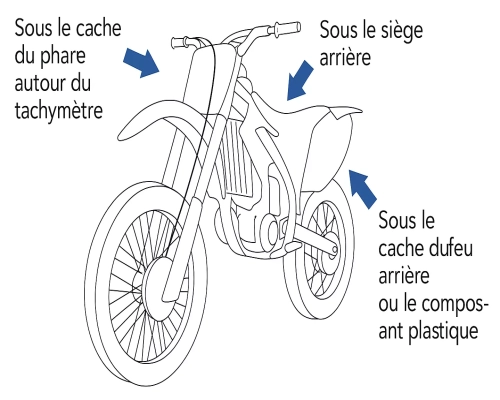

Pour les motos les meilleurs endroits pour placer un traceur GPS sont en général sous la selle ou le capot de selle ou pour certains types de moto sous un carénage ou le long du châssis.

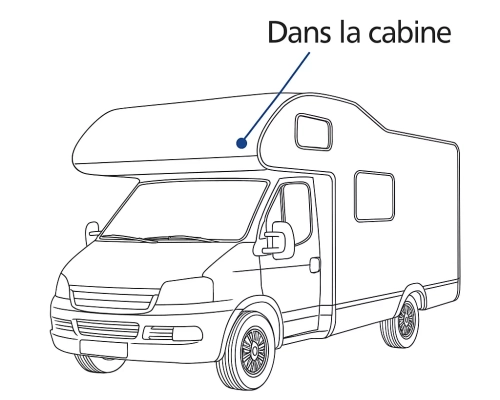

Pour les campings-cars positionner votre traceur GPS dissimulé dans la cabine, les camping-cars ont une cabine de conduite souvent similaire à celle d’un utilitaire. Profitez des espaces derrière le tableau de bord, dans la console centrale ou même dans le bloc de plafonnier.

Petite astuce : Vous pouvez placer le traceur GPS le plus proche de la pompe à carburant si vous souhaitez brancher le relais coupe-circuit.

3.2 Zones à éviter

Pour une voiture les zones à éviter est souvent la boite a gants car ça reste très facile pour l'installation du traceur GPS mais inutile pour le cacher, un voleur va ouvrir en premier la boite à gants pour essayer de chercher des papiers ou autres objets de valeur.

Pour les motos essayer d'éviter les zones du moteur près du bloc moteur par exemple car les températures peuvent vite monter et faire surchauffer le traceur GPS. La plage de température des traceurs GPS est en général au maximum de 70°c, WireTrack lui supporte jusqu'à 80°c.

Concernant les campings-cars éviter les zones près des appareils électriques puissants qui peuvent émettre des interférences ou directement dans une paroi métallique ou un toit en aluminium.

3.3 Astuce de signal

Oubliez pas qu'un traceur GPS est un outil de communication de position, il nécessite un endroit adapté pour marcher sans problèmes donc éviter les endroits ou il sera entouré de métal.

Dès que vous avez trouvé l'emplacement idéal qu'il est branché et correctement relié à l'application mobile, testez le avant de tout refermé, cela évitera de tout redémonter car l'antenne gps à un signal trop faible.

Retour d'expérience : 2 traceurs GPS installés au dessus du filtre à air juste côté de la batterie du véhicule sous le capot d'une Mercedes A200 de 2018, marche sans soucis depuis maintenant 2 ans.

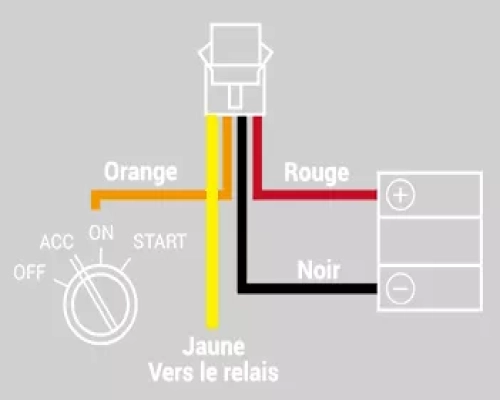

4.1 Explication du câblage

Pour fonctionner le traceur GPS à besoin d'une source positive + et d'une source négative - c'est le même système qu'une pile.

La plage de fonctionnement du traceur GPS WireTrack est de 9V à 90V DC (DC étant le courant continu car oui une voiture n’est pas en courant alternatif comme un maison par exemple)

Le traceur GPS WireTrack à son cordon d'alimentation avec 4 fils de couleur différente :

• Le fil ROUGE : Ce fil est à brancher à la source positive (+) de votre véhicule donc le brancher à un endroit qui reçoit du courant continu.
• Le fil NOIR : Ce fil est à brancher à la source négative (-) de votre véhicule il faut donc le relié à la carcasse métallique de votre véhicule
• Le fil JAUNE : Ce fil est à brancher avec le RELAIS coupe-circuit, si vous ne l'utiliser pas vous pouvez le laisser tel quel avec son capuchon ou y mettre un connecteur vide ou un morceau de scotch.
• Le fil ORANGE : Ce fil est à brancher à une source positive (+), attention la subtilité est que ce fil peut être branché soit avec le fil ROUGE est dans ce cas le traceur sera activé en permanence soit vous pouvez trouver un endroit qui reçoit du courant uniquement lorsque le véhicule est en marche (Par exemple l'Autoradio), ce qui permettra d'activer le traceur UNIQUEMENT si le véhicule est en MARCHE.

Si vous avez une utilisation quotidienne de votre véhicule vous pouvez raccorder le traceur gps à la batterie de votre véhicule, il consomme très peu d'énergie, mais si vous utilisez votre voiture rarement nous vous conseillons un autre endroit à part si vous branchez le fil ORANGE en système ON/OFF.

Veuillez noter que nous fournissons un porte fusible avec un fusible, vous pouvez donc retirer le fusible de l'autoradio par exemple pour y mettre ce porte fusible et dans le câble du porte fusible brancher le FIL ORANGE. Au moins le traceur GPS s'activera uniquement si le véhicule est en marche et bien-sûr votre autoradio sera toujours fonctionnelle à 100% sans problèmes.

4.2 Montage et Emplacement

L'emplacement du traceur GPS sur une voiture le plus recommandé est dans le tableau de bord la ou se trouvent tous les fusibles, vous aurez accès à tous les câbles nécessaires pour faire un branchement propre est efficace mais il y a pas d'endroit miracle.

Si vous connaissez bien la mécanique vous pouvez installer le traceur GPS dans des endroits plus difficiles d'accès qui permettra à ce qu'il soit très rarement détecté voir jamais, mais n'oubliez pas de positionner le traceur GPS dans un emplacement sans obstruction et qui n'empêche pas son bon fonctionnement.

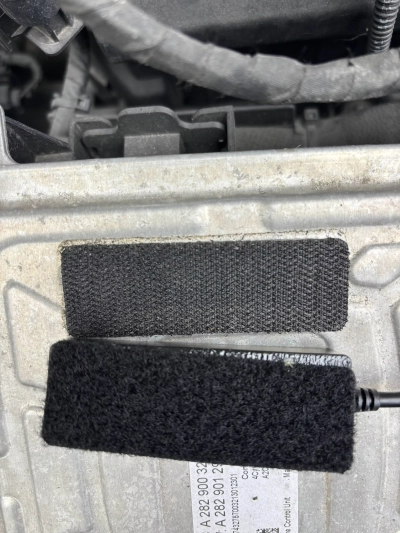

Pour le montage rien de plus simple, vous aurez dans notre kit un adhésif double-face, coller une partie au traceur, une partie à l'emplacement souhaité du traceur GPS et collé les 2 parties ensembles.

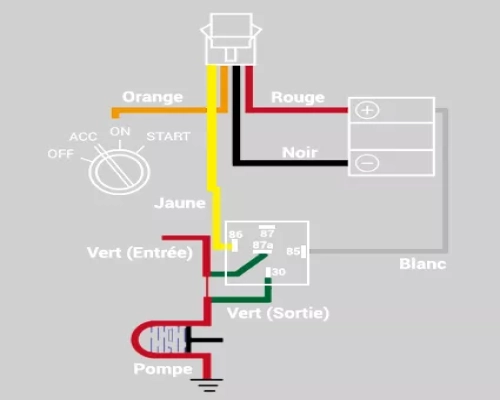

5.1 Explication du câblage

Le coupe-circuit est un petit boitié carré avec 4 fils (BLANC, VERT, JAUNE).

• Le fil JAUNE : Ce fil doit être relié entre le fil JAUNE du traceur GPS et le fil JAUNE du relais coupe-circuit il sert de liaison entre les deux.
• Le fil BLANC : Ce fil est à brancher à la source positive (+) de votre véhicule donc le brancher à un endroit qui reçoit du courant continu.
• Le fil VERT (87a) au milieu : Ce fil est le fil d'entrée du courant si vous coupez le fil qui relie la pompe à carburant par exemple ça il sera relié à la partie qui reçoit le courant. (Le fil non relié à la pompe entre les 2 bouts)
• Le fil VERT (30) en bas : Ce fil est la sortie du courant il sera donc relié directement au bout du fil restant qui est relié à la pompe à carburant dans notre exemple.

ATTENTION : Si vous souhaitez installer un relais coupe-circuit dans un camion ou autres gros véhicules dans ce genre, veuillez vérifier qu'il supporte la tension de votre véhicule qui sera en général pas 12V DC mais 24V DC.

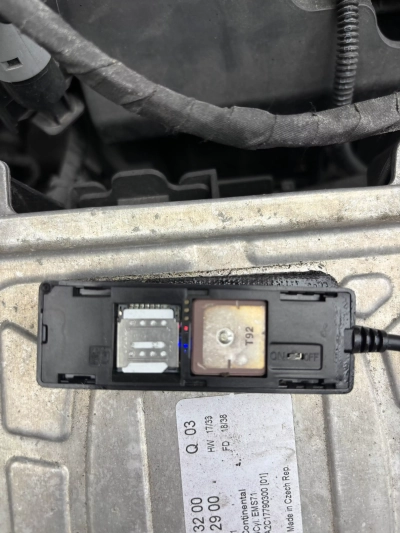

6.1 Vérifier les voyants de fonctionnement

Pour le signal BLEU :

1. 1 Le signal BLEU non fixe veut dire que le traceur GPS cherche sa position GPS il faut donc patienter.
2. 2 Le signal BLEU fixe veut dire que le traceur GPS à trouver sa position GPS.

Si vous n'avez aucun signal BLEU ou un signal BLEU non fixe c'est qu'il y'a un problème avec votre installation, veuillez vérifier votre câblage ou nous contactez sur l'assistance en direct ou en cliquant ici si vous avez besoin d'aide.

Pour le signal ROUGE :

1. 1 Le signal ROUGE non fixe veut dire que la CARTE SIM tente de se connecter au réseau.
2. 2 Le signal ROUGE fixe veut dire que la CARTE SIM s'est connectée au réseau.

Si vous n'avez aucun signal ROUGE ou un signal ROUGE non fixe c'est qu'il y'a un problème de réseau, veuillez nous contactez sur l'assistance en direct ou en cliquant ici.

Si les 2 signaux sont FIXE vous pouvez passer à la liaison de votre traceur GPS à notre site internet ou application mobile. Si vous n'avez pas notre application mobile FLEETLIZE vous pouvez la télécharger ici.

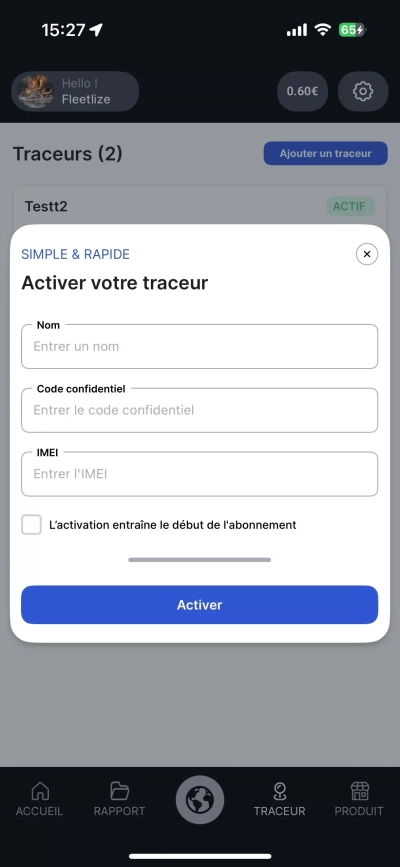

6.2 Ajouter le traceur

Rendez-vous ensuite sur la PAGE TRACEUR, cliquez si vous êtes sur téléphone sur "Ajouter un traceur" le bouton bleu en HAUT à DROITE, si vous êtes sur le site internet vous avez le formulaire sur votre gauche, pour remplir ce formulaire munissez vous de votre code confidentiel, IMEI et trouver un nom à votre traceur.

• Le code confidentiel vous l'avez normalement reçu par EMAIL et SMS ou sinon il sera dans votre colis écrit sur un bout de papier en cas de problème ou perte contactez-nous.
• L'IMEI est marqué sur le traceur GPS il est aussi marqué sur le petit carton NOIR qui contient le traceur GPS et le relais coupe-circuit

Entrer dans le formulaire les informations et cliquez sur "Activer", maintenant patienter quelques secondes l'activation de votre traceur GPS est en cours, si vous rencontrez un souci lors de l'activation c’est probablement parce que vous n’avez pas activé votre traceur GPS c'est obligatoire.

Sinon si aucun problème survient votre traceur GPS est activé et lié à votre compte, vous allez pouvoir consulter la CARTE pour voir en temps réel ou son vos véhicules et avoir une gestion complète sur votre flotte automobile.

8.1 Cas d'usage légal d'un traceur gps

Utiliser un traceur gps est légal selon certains cas d'usages que nous avons détaillés dans ce tableau

8.2 Cas d'usage illégal d'un traceur gps

Retrouvez ci-dessous tous les cas d'usages où c'est illégal d'utiliser un traceur gps dans une voiture, attention nous vous recommandons fortement de respecter les lois Françaises, pour ne pas avoir de problème judiciaire.
